快熱式電熱水器
DSF593A系列說明書( 8500W ~ 3500W通用)
產品簡介
●采用先進的水電分離加熱技術，安全可靠。
●采用微電腦控制技術，LCD數碼顯示，自動記憶。
●采用無極調溫，自動恒溫技術。
●采用先進的霍爾水流開關控制，實現流量自動控制。
●開機即熱，邊使用邊加熱，無水量限制，更無需等待。
●熱交換體實現內膽分離結構，清洗、檢修更方便。
●封閉式結構設計，可實現多路供水（家庭中央熱水供水系統）。
●本產品是家庭、酒店、賓館客房等最理想的沐浴選擇。
執行標準：GB4706.1—2005 GB4706.11—2008

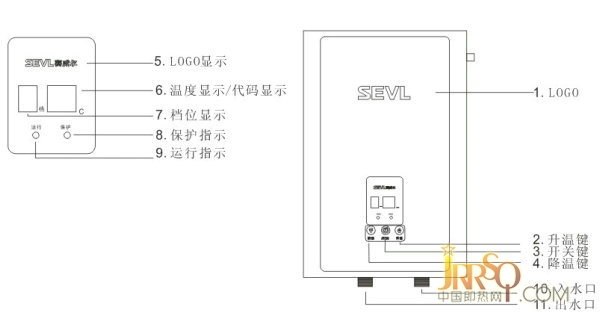

產品示意圖：

產品技術參數表

型號	額定功率 (W)	額定電壓（V）	額定頻率（Hz）	參考電流范圍（A）	電線截面要求 (mm2 )		額定壓力 (Mpa)	防水等級	凈重 (Kg)
DSF593A-85	8500	220 ~	50	0~40	6	0．6		IPX4	2.98~3.2
DSF593A-80	8000	220 ~	50	0~36	6
DSF593A-75	7500	220 ~	50	0~34	6
DSF593A-70	7000	220 ~	50	0~31	4
DSF593A-65	6500	220 ~	50	0~30	4
DSF593A-60	6000	220 ~	50	0~27	4	0．6		IPX4	2.98~3.2
DSF593A-55	5500	220 ~	50	0~25	2.5 ~ 4
DSF593A-50	5000	220 ~	50	0~23	2.5
DSF593A-45	4500	220 ~	50	0~21	2.5
DSF593A-40	4000	220 ~	50	0~18	2.5
DSF593A-35	3500	220 ~	50	0~16	1.5

功能特點介紹
1、開機顯示本機功率
電源接通后，屏幕先顯示本機軟件版本后顯示本機額定功率和最大使用功率（如：屏幕顯示“85”代表此機額定功率為8500W）。
2、自動流量顯示
同時觸摸“開/關”鍵和“升溫”鍵，在時間顯示區會閃爍顯示出當前水流量。
3、出水溫度超溫保護功能
出水溫度超過75℃，熱水器停止工作，顯示故障代碼“F5”,同時有聲音報警，保護燈亮。當水溫下降到58℃溫度時，熱水器恢復正常工作。
4、超溫保護功能
當出水溫度超過70℃時，超溫保護器自動斷開，熱水器停止工作,顯示故障代碼“E2”,同時有聲音報警，保護燈亮。當水溫下降到55℃溫度時，超溫保護器自動復位，熱水器恢復正常工作。
5、干燒保護功能
當機器出現異常，發熱杯溫度超過95℃時, 防干燒保護器將自動斷開，切斷整機總電源，防止干燒。(注: 此時請停止使用熱水器，并與本公司或當?shù)厥酆缶W(wǎng)點聯系。禁止私自拆機，私自復位，直到故障排除后才可重新使用。)
6、漏電自檢功能
若檢測到零序電流互感器存在開路或短路現象，熱水器將停止工作，顯示故障代碼“E5”，同時有聲音報警，保護燈亮。(注:此時請停止使用熱水器，并與本公司或當?shù)厥酆?a href="http://0523118114.cn/sell/list.php?catid=9" target="_blank">服務網點聯系，禁止私自拆機，直到故障排除后才可重新使用。)
7、漏電保護功能
如熱水器出現漏電，微電腦將在0.02秒內斷電，熱水器停止工作，顯示故障代碼“E3“，同時有聲音報警，保護燈亮。(注:此時請停止使用熱水器，并與本公司或當?shù)厥酆蠓站W(wǎng)點聯系。)
8、內置隔電墻
內置隔電墻技術，通過水電阻的隔離作用，在漏電保護失效和水管帶電情況下，確保人身安全。
9、超壓保護功能
若熱水器供水壓力大于額定值，泄壓閥將自動泄壓，保障人身安全和熱水器完好。
10、自動記憶功能
開機顯示上次設置狀態，無需重復設置。
11、接地保護功能
熱水器發熱體都由專線將其與地線可靠連接。
12、低水流量保護功能
水流量低于1L/min時，熱水器不能正常工作，機器停止運行。當水流量大于1.2L/min時，熱水器恢復正常工作。
13、溫度傳感器故障自檢功能
監測到進水或出水溫度傳感器出現故障時，顯示故障代碼“E4”或“E7”，熱水器停止工作，同時有聲音報警，保護燈亮，不能顯示出水溫度。(注:此時請與本公司或當?shù)厥酆蠓站W(wǎng)點聯系。)
14、控制板過零檢測故障
控制板上過零電路出現故障時，顯示故障代碼 “E1”，熱水器停止工作，同時有聲音報警，保護燈亮。(注:此時請與本公司或當?shù)厥酆蠓站W(wǎng)點聯系。)
15、功率元件異常故障
控制板上功率元件出現故障時，顯示故障代碼 “E6”，熱水器停止工作，同時有聲音報警，保護燈亮。(注:此時請與本公司或當?shù)厥酆蠓站W(wǎng)點聯系。)
16、控制板上存儲器異常故障
控制板上存儲器出現故障時，顯示故障代碼 “E8”，熱水器停止工作，同時有聲音報警，保護燈亮。(注:此時請與本公司或當?shù)厥酆蠓站W(wǎng)點聯系。)
安裝方法
1、本機安裝必須由接受本單位專業培訓合格并配有上崗證的專業人員安裝。
2、工具：帶ø6鉆頭沖擊鉆、鉛筆、活動扳手、大號十字螺絲刀、萬用表、電筆、老虎鉗、
絕緣膠布等。
3、檢查所用空氣斷路器、電表容量、電線截面積是否符合要求，是否可靠接地。
注意1）、地線必須可靠接地，否則可能引發安全事故。
2）、請使用帶漏電保護的空氣斷路器，以確保安全。
4、熱水器機體安裝必須與墻壁保持3mm以上距離，安裝的墻壁要注意平整，這樣牢固而顯得整齊。
5、安裝時須確認：打孔位置是否有預埋電線、水管，以免造成安全隱患。請選擇熱水器安裝的最佳位置。在考慮熱水器不要被水直接噴濺到機身時，也要注意出水路徑不宜過長，以免造成能耗的增加。
6、在室內外水路管道的選擇上，不要把熱水器安裝在容易結冰的地方，尤其是在北方有些地區。

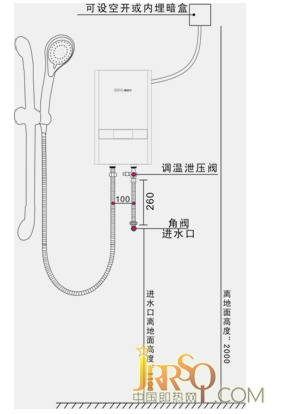

7、熱水器安裝參考圖：
考慮電源線長度、總電源空氣斷路器位置等以確認熱水器安裝位置。

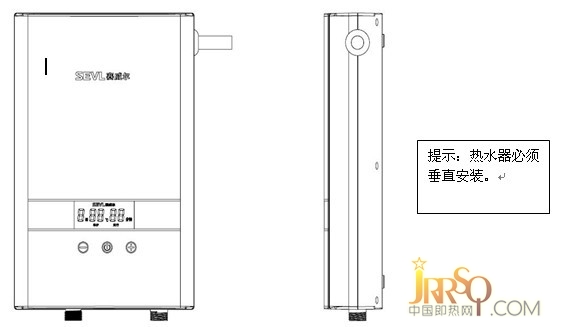

8、懸掛示意圖

提示：熱水器必須垂直安裝。
9、將熱水器電源線按標識接線，火線為紅色(L)；零線為藍色（N）；地線為黃/綠色雙色線（E）；與用戶電源線連接固定于用戶自備空氣斷路器內。用戶接到熱水器的電源線截面積參考產品技術參數表。
10、在墻壁上確定好升降桿的安裝位置，并用鉛筆標出固定螺孔位置，用沖擊鉆鉆孔，用螺絲釘將升降桿固定好。
11、按熱水器上標識將附件：調溫泄壓閥、軟管、花灑連接好。（提示：水管接頭部位都必須加密封片，進水管還需纏上生膠帶，且進水口及花灑接頭還需加裝濾網。在上緊水管接頭時，請勿用力過猛，以防熱水器損壞。）建議用戶在自來水管連接到熱水器進水口之間加裝角閥，方便調節水量及方便維修與保養熱水器。

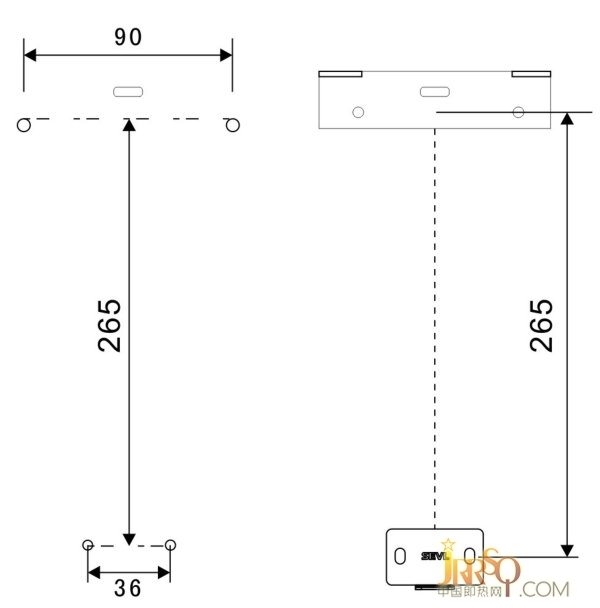

12、熱水器安裝示意圖：

使用方法
開機步驟：
第一步：先打開水閥，等花灑有水噴出，通過調節調溫旋鈕使花灑的出水量適量，再合上總電源開關。（注：出水量不宜過大。）
第二步：觸摸“開/關”鍵開機，熱水器開始工作，運行指示燈亮。（注：本機正常工作水流量為≥1.2L/min）
第三步：觸摸“升溫”或“降溫”按鍵，選擇合適的溫度；每按一次蜂鳴器會有聲音提示。
第四步：通過調節調溫旋鈕使出水溫度適宜。
（注:：當用戶想洗涼水時，不開機或關機出來的就是涼水。）
關機步驟：
第一步：先按開/關鍵關機，或者關閉總電源。
第二步：將水閥關閉。
使用注意事項：
1、使用時，先通水再通電；關機時，先關電，后關水。
2、使用前請調節好溫度，本熱水器非僅作沐浴用。
3、請定期清除花灑和進出水管濾網污垢，以防堵塞。
4、避免外殼接觸酸性或堿性溶液，以防腐蝕。清潔外殼時，請先關閉總電源開關，使用中性清潔劑擦洗，清潔完畢請用棉抹布輕輕檫干。
5、避免將水濺到空氣斷路器或機身，以防電器元件受潮，發生事故。空氣斷路器及漏電保護器等電氣部件應安裝在水淋不到的地方和兒童接觸不到的地方。
6、用戶不得擅自拆機或改裝本熱水器，否則產生后果由用戶承擔。如需維修必須由本公司派遣的維修人員或本公司指定的售后服務網點負責。
7、若電源線損壞需更換時，必須由本公司派遣的維修人員或本公司指定的售后服務網點負責更換。
8、當熱水器中的水結冰或懷疑其可能結冰時，則禁止給熱水器接通電源。
9、熱水器的出水口不允許連接到除本公司指定的任何接頭或水龍頭上。
10、為避免由熱斷路器的誤復位產生危險，器具不能通過外部開關裝置供電，例如定時器或連接到由通用部件定時進行通、斷的電路。
11、請用本機所配附件，請勿使用舊軟管及其他舊輔助配件。
12、在連接器具的外導線時，必須按布線規則安裝一種在斷電時所有觸點開距在過電壓等級Ⅲ類條件下的全極斷開裝置。
13、熱水器長期不工作時，為了延長熱水器的使用壽命，請關閉總電源開關和進水閥。
特別提示：使用熱水器前，一定要先調試好水溫，以免燙傷！
7. 故障排除表

故障現象	故障原因	解決方法
無法開機	1、未通電	1、接通電源
無法開機	2、雙極斷開溫控器未復位	2、送指定維修點檢修
不能加熱	1、水流量太低，無法啟動	1、增大進水量
	2、漏電保護器處于保護狀態	2、調整漏電保護器至開機狀態
	3、微電腦死機	3、斷開總電源開關，重新合閘
	4、發熱管損壞	4、送指定維修點檢修
無溫度顯示	1、出水溫度傳感器故障	1、送指定維修點檢修
出水溫度高	1、出水溫度傳感器故障	1、送指定維修點檢修
水溫過低	1、出水溫度設定太低	1、重新設定出水溫度
水溫過低	2、調溫泄壓閥旋鈕處于低溫處	2、調到高溫處
出水量小	1、進水口過濾網堵塞	1、更換或清洗過濾網
	2、花灑堵塞	2、清洗花灑濾網
	3、當?shù)厮畨旱?/p>	3、暫停使用或增大水壓
跳閘	1、空氣斷路器容量不夠或質量差	1、換空氣斷路器
跳閘	2、漏電	2、送指定維修點修理

售后服務
1、公司嚴格執行國家《部分商品修理更換退貨責任規定》、《消費者權益保護法》及《產品質量法》，產品服務執行國家新三包規定。整機保修一年，發熱管保修三年。
2、全國各服務中心所在城市開設24小時服務熱線。
3、全國實行48小時（中心城市實行24小時）預約上門服務（限定有服務點處）。
4、建立顧客檔案，實行定期回訪。
5、用戶必須使用隨機原配附件，否則造成的使用問題由用戶自己承擔。
6、說明：非家庭使用所購買的產品，其整機及主要部件的保修期為12個月，廠方、商業單位出售的降價處理商品保修條件同上，降價部位不予保修。
7、保外機器需向用戶收取上門服務費和配件費用。
8、保修期內的產品實行免費維修服務的條件：
（1）能提供我公司《產品保修卡》。
（2）能提供購機發票或有效購機證明。
（3）由我公司特約服務網點安裝，維修的產品。
9、下列情況不屬于免費保修范圍，但我公司仍為用戶提供收費維修服務：
（1）消費者因使用、維護、保管不當而損壞產品。
（2）非我公司指定的服務單位安裝，維修造成損壞的（包括顧客自行安裝或拆卸維修、非使用我司提供的輔件而造成的）。
（3）沒有保修卡或購機有效證明的，保修卡或購機發票經過無效涂改的。
（4）保修卡上的產品型號，機身號碼與所維修產品上的不相符。
（5）由于產品使用環境條件，如電源、水源等非本公司所能控制的因素，或因用戶水、電路不符合國家規定而引起的一切損壞及損失，不在免費保修范圍內。
（6）因不可抗拒的自然災害造成損壞的。
（7）由于電源電壓不穩定及超出正常電壓范圍（198V-242V）或電源線路安裝不符合國家電器安裝要求而造成產品損壞的。
（8）工廠和經銷商已注明作降價處理的“等外品”和“處理品”的產品。
（9）超過保修期的產品。
（10）本規定未涉及的問題，以國家《部分商品修理更換退貨責任規定》為準。
注：為了保證產品的正常使用壽命，請在地區水質硬度為<450mg/L(Ca2+、Mg2+)的情況下使用。
全國24小時售后服務、投訴電話：0755-28112399
產品保修卡

用戶姓名		聯系電話
用戶地址
郵編		購買商場
產品型號		購買日期
出廠日期		安裝時間
機身條形碼粘貼區
第一次維修
故障現象	處理方法	處理結果	維修員	日期

用戶意見：客戶簽名：
第二次維修
故障現象	處理方法	處理結果	維修員	日期

用戶意見：客戶簽名：
第三次維修
故障現象	處理方法	處理結果	維修員	日期

用戶意見：客戶簽名：
保修注意事項： 1、整機保修一年，發熱管保修三年。 2、未按說明書的要求操作而引起的故障不保修。
